Adapter kablowy M12 męski na gołe przewody



Opis Product

Fubon Harness jest wiodącym producentem specjalizującym się w projektowaniu i produkcji wysokiej jakości kabli i złączy samochodowych, dostarczającym niezawodne rozwiązania połączeniowe do zastosowań przemysłowych, motoryzacyjnych i komercyjnych na całym świecie. Dzięki wieloletniemu doświadczeniu w precyzyjnej produkcji i ścisłej kontroli jakości koncentrujemy się na tworzeniu trwałych, wydajnych produktów, które spełniają różnorodne potrzeby naszych klientów na całym świecie w zakresie łączności.

Nasz adapter kablowy M12 z męskim na nieizolowane przewody to wszechstronne rozwiązanie do podłączania zasilania i sygnału, zaprojektowane w celu uproszczenia bezpośredniego okablowania urządzeń z portami M12. Zintegrowana wodoodporna konstrukcja sprawia, że idealnie nadaje się do stosowania w środowiskach zewnętrznych, przemysłowych i montowanych na pojazdach, zapewniając stabilne połączenia nawet w trudnych warunkach.

Jako solidny adapter kabla diagnostycznego pojazdu, kabel ten zapewnia bezpieczne połączenie między sprzętem a źródłami zasilania. Złącze męskie M12 z gwintowanym mechanizmem blokującym zapewnia szczelne, odporne na wibracje dopasowanie, zapobiegając przypadkowemu rozłączeniu podczas pracy. Goły koniec przewodu umożliwia elastyczne, niestandardowe zakończenie różnych zacisków zasilania lub modułów sterujących.

Item	Description

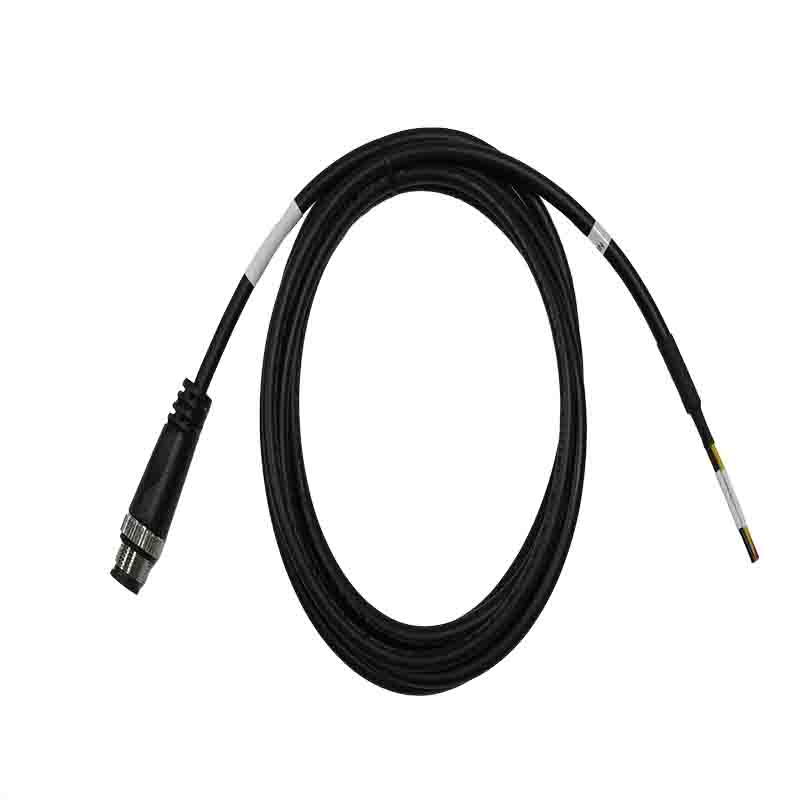

Product Name	Cable Adapter M12 male to bare wires

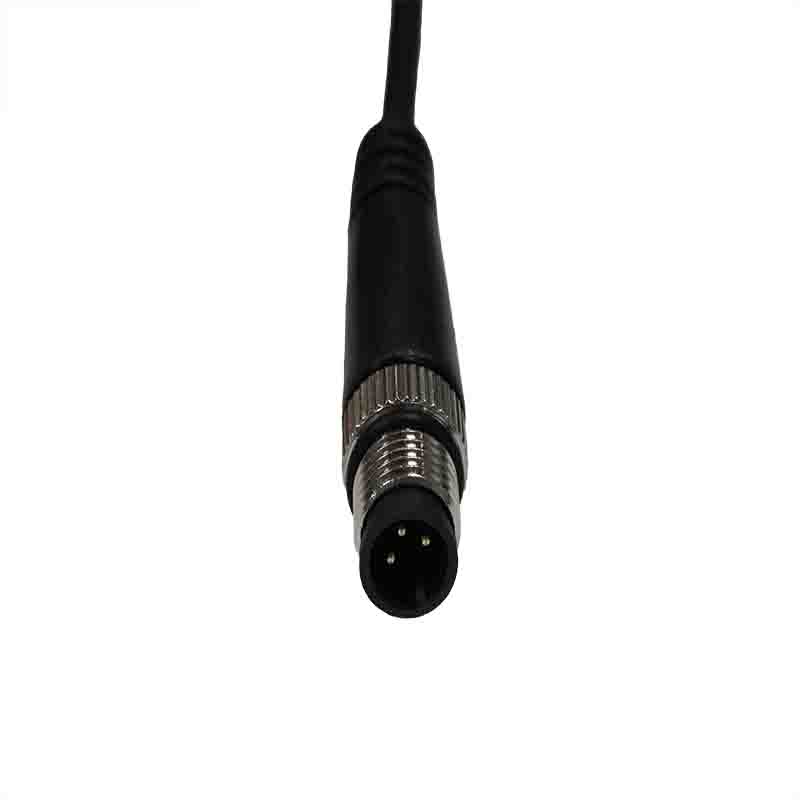

Connector Configuration	• P1: M12 3Pin male connector, with metal threaded locking nut, integrated waterproof silicone seal ring, and black PA66 nylon housing • P2: Open bare wire end, 3-core exposed wires with color-coded insulation • Pin Definition: 1-Pin (Black) = GND OUT; 3-Pin (Red) = PWR OUT; 4-Pin (Yellow) = ACC PWR OUT
Length	• Total overall length (from M12 male connector end to bare wire end): 2000 ± 30mm • Length of M12 male connector housing: 40 ± 5mm • Distance from M12 connector to the fixed position of the marking label: 118mm ~ 266mm • Length of the marking label: 66mm • Stripping length of bare wire end: 10 ± 1mm • Outer diameter of the cable: 5.0mm

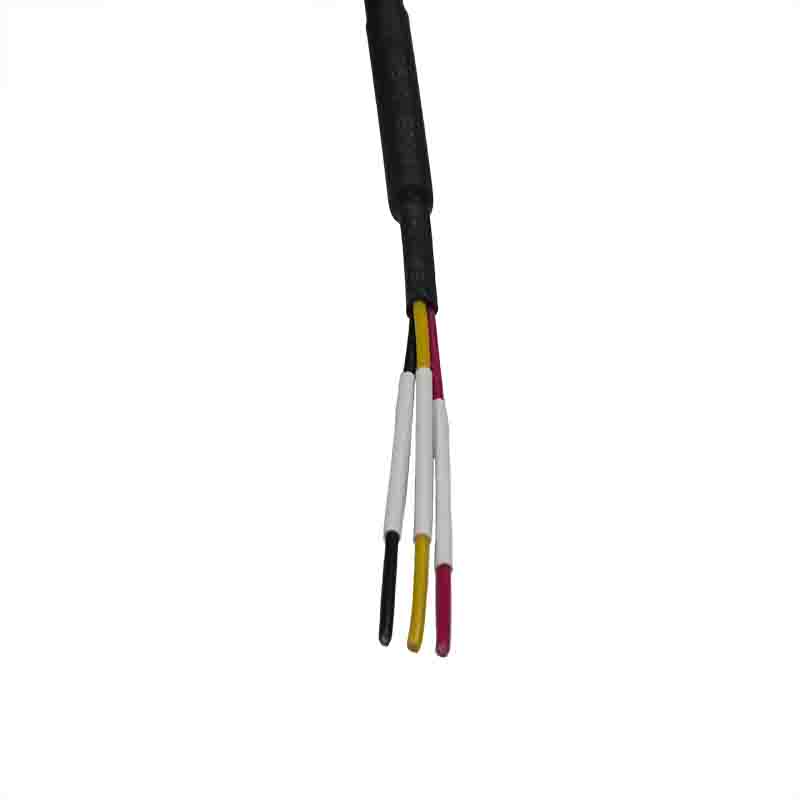

Appearance Features	1. Cable & Jacket: Flexible black PVC outer jacket, 3-core multi-strand high-purity copper conductors, with excellent oil resistance and temperature resistance. The cable surface is smooth, burr-free, and resistant to bending and abrasion. 2. Connector: M12 male connector with matte black nylon housing, silver-plated metal threaded locking nut, and built-in waterproof silicone ring for IP65/IP67 level dustproof and waterproof performance. 3. Markings: White tear-resistant, waterproof, and laminated PVC label with black text, printed with "PWR OUT ONLY DO NOT CONNECT PWR IN" in Arial font (2mm height), clearly indicating the cable's usage restriction. 4. Workmanship: Reinforced strain relief with heat-shrink tubing at the cable-connector junction. No deformation, scratches, bubbles, flow marks, or injection defects on all components. Connector pins show no damage, peeling, or rust. 5. Bare Wire End: 3 color-coded wires (black, red, yellow) with neatly stripped ends, no broken wires, virtual connections, or exposed copper burrs.
Electrical Performance	• 100% full-pin continuity tested, no shorts, opens, broken wires, or miswiring • Dielectric withstand test: DC 300V / 10ms, no electrical breakdown • Insulation resistance: ≥10MΩ • Conduction resistance: ≤3Ω • Cable and terminal pull test: 20AWG wires withstand minimum 5kgf pull force without terminal separation • Bending test: Withstands more than 1000 bends at 60° angle with 500g load
Application	• Power connection for industrial automation sensors, actuators, and control devices with M12 ports • Power supply wiring for outdoor monitoring equipment, roadside cameras, and waterproof IoT devices • On-board power conversion for heavy-duty trucks, buses, and construction machinery • Direct wiring for terminal devices that require bare wire termination, eliminating the need for intermediate adapters

Zbudowany jako niezawodna wiązka przewodów samochodowych, zespół ten składa się z wysokiej jakości wielożyłowych przewodów miedzianych i trwałej czarnej osłony z PCV. Kabel został zaprojektowany tak, aby wytrzymywał wielokrotne zginanie, wahania temperatury i obciążenia środowiskowe, zachowując stałą wydajność przez długi czas użytkowania. Przewody oznaczone kolorami (czarny, czerwony, żółty) upraszczają instalację i pomagają uniknąć błędów w okablowaniu.

Każde urządzenie przechodzi rygorystyczne testy elektryczne, w tym kontrolę ciągłości, rezystancji izolacji i wytrzymałości dielektrycznej, aby zapewnić pełną zgodność z normami branżowymi. Wzmocniony odciążnik na złączu złącze-kabel zwiększa trwałość, zmniejszając ryzyko uszkodzenia podczas częstego użytkowania lub instalacji.

Ten lekki i łatwy w obsłudze kabel adaptera nadaje się do szerokiego zakresu zastosowań, w tym czujników przemysłowych, systemów zasilania pojazdów, sprzętu monitorującego i instalacji na rynku wtórnym. Niezależnie od tego, czy potrzebujesz standardowych, gotowych kabli, czy niestandardowych zestawów, Fubon Harness dostarcza rozwiązania, którym możesz zaufać.
