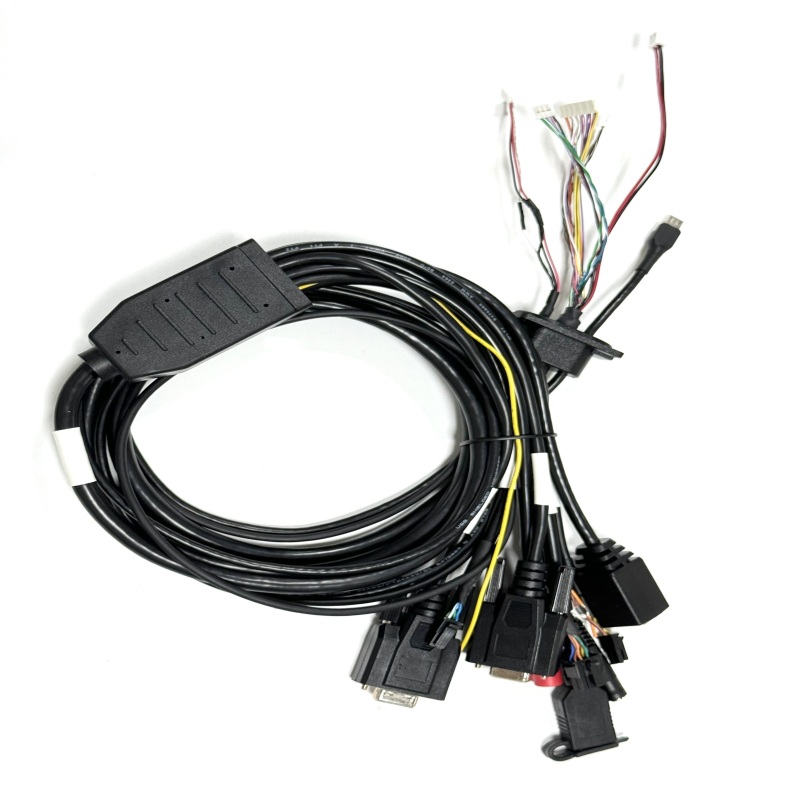

Ta wielointerfejsowa wiązka diagnostyczna OBDII do RJ45/USB/DB9P 1500 mm to wszechstronny wielosygnałowy przewód transmisyjny opracowany specjalnie dla zintegrowanych stacji roboczych do wykrywania pojazdów. W odróżnieniu od jednoportowych przedłużaczy dostępnych na rynku, ten produkt integruje główny interfejs OBD, dwa porty DB9 COM, port sieciowy RJ45, mikro USB, gniazdo zasilania DC, zaciski sygnałowe CAN/RS485 i wtyczki audio w jeden zestaw kompletnego okablowania. Wykorzystuje certyfikowane przez UL przewody wielożyłowe z rdzeniami oznaczonymi kolorami, które oddzielają obwody zasilania, magistrali CAN, sygnału analogowego, sieci i komunikacji szeregowej, aby uniknąć zakłóceń sygnału podczas odczytu danych przy dużym obciążeniu. Całkowita długość końcowa jest kontrolowana na poziomie 1500 ± 30 mm, co zapewnia wystarczającą przestrzeń roboczą do testowania na stanowisku; Kluczowe miejsca lutowania są owinięte wielowarstwowymi ekranowanymi rurkami termokurczliwymi i folią miedzianą w celu zwiększenia skuteczności przeciwzakłóceniowej, a do każdego odgałęzienia przymocowane są drukowane laserowo rurki znakujące, co umożliwia szybką identyfikację pinów podczas konserwacji. Każdy gotowy produkt poddawany jest kontroli napięcia wytrzymywanego napięciem stałym 500 V, pełnej ciągłości i rezystancji izolacji, aby wyeliminować ukryte zagrożenia, takie jak otwarte obwody, zwarcia i tłumienie sygnału.
