Wstęp
Efektywność produkcji pojazdów stała się decydującą przewagą konkurencyjną w obliczu krótkich cykli dostaw i rosnących kosztów pracy. Coraz więcej producentów OEM i producentów sprzętu na rynek wtórny odchodzi od tradycyjnych jednoczęściowych układów okablowania na rzecz rozwiązań modułowych, polegając na dostosowanych do potrzeb klienta wiązkach przewodów samochodowych w celu usprawnienia linii montażowych całych samochodów. W przeciwieństwie do zintegrowanych wiązek przewodów, które wymagają skomplikowanego sortowania i gwintowania na linii produkcyjnej, modułowe dzielone wiązki przewodów dzielą obwody elektryczne pojazdu na niezależne jednostki funkcjonalne, zapewniając widoczne oszczędności czasu i kosztów fabrykom samochodów, producentom sprzętu diagnostycznego i markom modyfikującym pojazdy.
Efektywność produkcji pojazdów stała się decydującą przewagą konkurencyjną w obliczu krótkich cykli dostaw i rosnących kosztów pracy. Coraz więcej producentów OEM i producentów sprzętu na rynek wtórny odchodzi od tradycyjnych jednoczęściowych układów okablowania na rzecz rozwiązań modułowych, polegając na dostosowanych do potrzeb klienta wiązkach przewodów samochodowych w celu usprawnienia linii montażowych całych samochodów. W przeciwieństwie do zintegrowanych wiązek przewodów, które wymagają skomplikowanego sortowania i gwintowania na linii produkcyjnej, modułowe dzielone wiązki przewodów dzielą obwody elektryczne pojazdu na niezależne jednostki funkcjonalne, zapewniając widoczne oszczędności czasu i kosztów fabrykom samochodów, producentom sprzętu diagnostycznego i markom modyfikującym pojazdy.
1. Modułowa, dzielona struktura upraszcza operacje okablowania na miejscu
Tradycyjna, integralna wiązka przewodów samochodowych integruje wszystkie przewody zasilające, sygnałowe i sterujące w jedną nieporęczną wiązkę. Pracownicy montażowi spędzają dodatkowy czas na rozróżnianiu dziesiątek oznaczonych kolorami przewodów, dopasowywaniu styków i unikaniu błędnych wtyczek. Modułowa wiązka przewodów samochodowych oddziela obwody według stref funkcjonalnych — sterowanie silnikiem, elektronika kabiny, czujniki nadwozia i interfejsy diagnostyczne — każdy wyposażony w niezależne standardowe złącza.
Pracownicy muszą jedynie zainstalować odpowiednie wiązki modułów w stałych stacjach, bez sortowania rozproszonych przewodów. Standaryzowane złącza typu plug-and-play eliminują powtarzające się etapy identyfikacji przewodów, skracając czas montażu okablowania pojedynczego pojazdu średnio o 30% do 50%. W przypadku ciężkich samochodów ciężarowych i maszyn inżynieryjnych korzystających z protokołu J1939 modułowe podzespoły diagnostyczne znacznie przyspieszają także połączenie danych ECU podczas testów offline.
2. Wstępnie przetestowane moduły zmniejszają szybkość poprawek on-line
Wszystkie podzespoły modułowej niestandardowej wiązki przewodów przechodzą przed dostawą pełne testy elektryczne w fabryce wiązek, obejmujące kontrolę ciągłości, rezystancji izolacji i napięcia wytrzymywanego. Wadliwe obwody, źle ustawione styki i luźne końcówki zaciskane są wcześniej sprawdzane.
Natomiast integralne wiązki przewodów kończą jedynie ogólne testy, a każda lokalna usterka wymaga demontażu całej wiązki przewodów na linii montażowej pojazdu w celu rozwiązania problemu. Wstępnie sprawdzone jednostki modułowe zmniejszają częstotliwość przeróbek linii produkcyjnej, unikając długich przestojów spowodowanych awariami obwodów i jeszcze bardziej skracając całkowity czas montażu.
3. Kompatybilne komponenty modułowe obsługują elastyczną produkcję w modelu mieszanym.
Nowoczesne fabryki samochodów wykorzystują produkcję mieszaną w celu montażu wielu modeli pojazdów na jednej linii, co stawia wysokie wymagania w zakresie wszechstronności okablowania. Modularna niestandardowa wiązka przewodów samochodowych wykorzystuje uniwersalne złącza publiczne i wymienne moduły odgałęzień. Fabryki wymieniają jedynie poszczególne funkcjonalne podzespoły, aby dopasować je do różnych konfiguracji, bez przeprojektowywania całego krosna.
Pozwala to uniknąć konieczności przechowywania kompletnych, unikalnych uprzęży dla każdego modelu. Linie montażowe nie wymagają już częstego przełączania osprzętu ani szkolenia pracowników w zakresie różnych schematów okablowania, co pozwala na płynne przełączanie między produkcją sedanów, SUV-ów i pojazdów użytkowych oraz zwiększa ogólną wydajność linii.
4. Lekkie łączenie modułowe zmniejsza trudności w obsłudze i instalacji
Modułowe uprzęże dzielone charakteryzują się mniejszą objętością pojedynczego elementu i mniejszą wagą w porównaniu z ponadgabarytowymi krosnami integralnymi. Pracownicy mogą bez wysiłku przenosić i instalować każdy moduł bez dodatkowych narzędzi podnoszących, co zmniejsza zmęczenie fizyczne i czas oczekiwania na operację.
Nylonowe owinięcie w oplocie, segmentowe wiązanie taśmą PET i kompaktowe złącza wielopinowe są szeroko stosowane w modułowych wiązkach przewodów samochodowych , co pozwala również uniknąć skręcania się drutu i ścierania podczas manipulacji. Zgrabny, podzielony na segmenty układ skraca przestrzeń na prowadzenie przewodów wewnątrz nadwozi pojazdów i upraszcza późniejsze procedury mocowania i łączenia.
5. Zaleta obsługi posprzedażnej zwiększa wartość konstrukcji modułowej

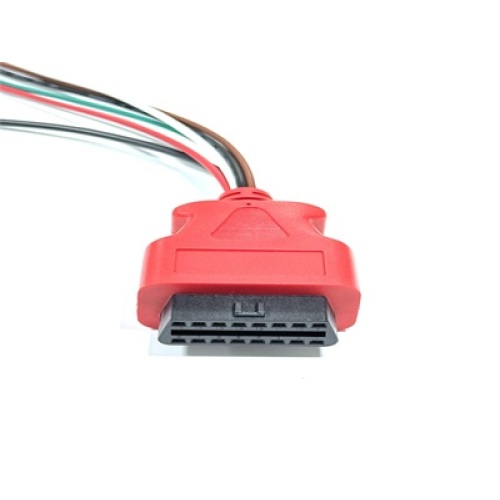

Oprócz wydajności linii montażowej, modułowa konstrukcja przyspiesza także konserwację pojazdów poprodukcyjnych. W przypadku nieprawidłowego działania elektroniki pokładowej personel konserwacyjny wymienia jedynie wadliwą niezależną wiązkę przewodów, zamiast usuwać całe okablowanie. Tę logikę przenosi się także na sprzęt diagnostyczny: modułowe wiązki konwersji OBD i wielogałęziowe adaptery sygnałowe skracają czas demontażu i naprawy sprzętu w warsztatach naprawczych.
Ponieważ architektura elektryczna pojazdów staje się coraz bardziej złożona, konstrukcja modułowa stała się nieuniknionym kierunkiem rozwoju niestandardowych wiązek przewodów . Dzieląc układy scalone na prefabrykowane moduły funkcjonalne typu plug-and-play, producenci skutecznie redukują godziny pracy, zmniejszają straty na przeróbki i wspierają elastyczną produkcję modeli mieszanych. Dla dostawców części samochodowych opanowanie możliwości opracowywania wiązek modułowych stało się kluczowym czynnikiem pozwalającym na zdobycie długoterminowych zamówień na produkty OEM i części zamienne na całym świecie.
