J1939 Testowe złącze żeńskie w wiązce przewodów

J1939 Testowe złącze żeńskie w wiązce przewodów

Pobierz najnowszą cenę

Min. Zamówienie:

Skontaktuj się Now

Opis Product

cechy produktu

Opis Product

cechy produktu

Model No: AL00051

Opis Product

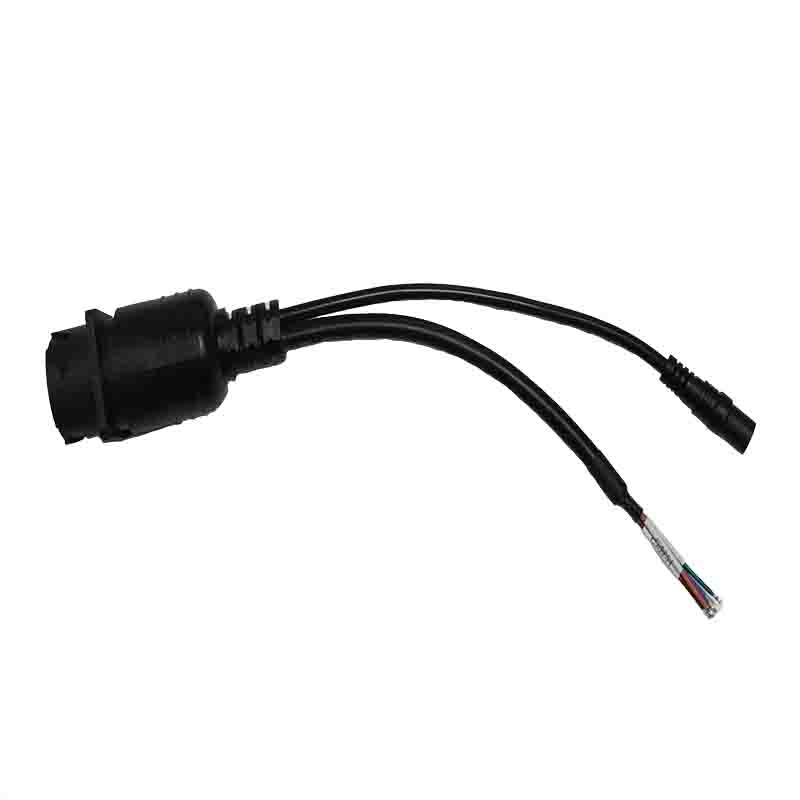

Ta wiązka przewodów testowych z żeńskim złączem J1939 została zaprojektowana specjalnie z myślą o niezawodnej, powtarzalnej diagnostyce pojazdów ciężkich zgodnych z J1939, w tym ciężarówek, autobusów i maszyn budowlanych. Posiada standardowy żeński port J1939, który łączy się bezpośrednio z systemami pojazdu, dzieląc się na dwie praktyczne końcówki: złącze beczkowe zasilania prądem stałym i wielordzeniowy otwarty koniec przewodu zapewniający elastyczny dostęp do sygnału i zasilania.

Jako precyzyjnie zaprojektowana wiązka przewodów samochodowych, ten zespół jest zbudowany z wielożyłowych przewodów miedzianych z certyfikatem UL2464 i trwałej czarnej osłony z PCV, zapewniając stałą wydajność elektryczną nawet w warunkach warsztatowych o dużym natężeniu wibracji. Formowana obudowa złącza zapewnia bezpieczne i stabilne dopasowanie podczas długotrwałych testów, eliminując przerywane połączenia, które mogą zagrozić dokładności diagnostycznej.

Item	Description
Product Name	J1939 Test Female Connector Harness

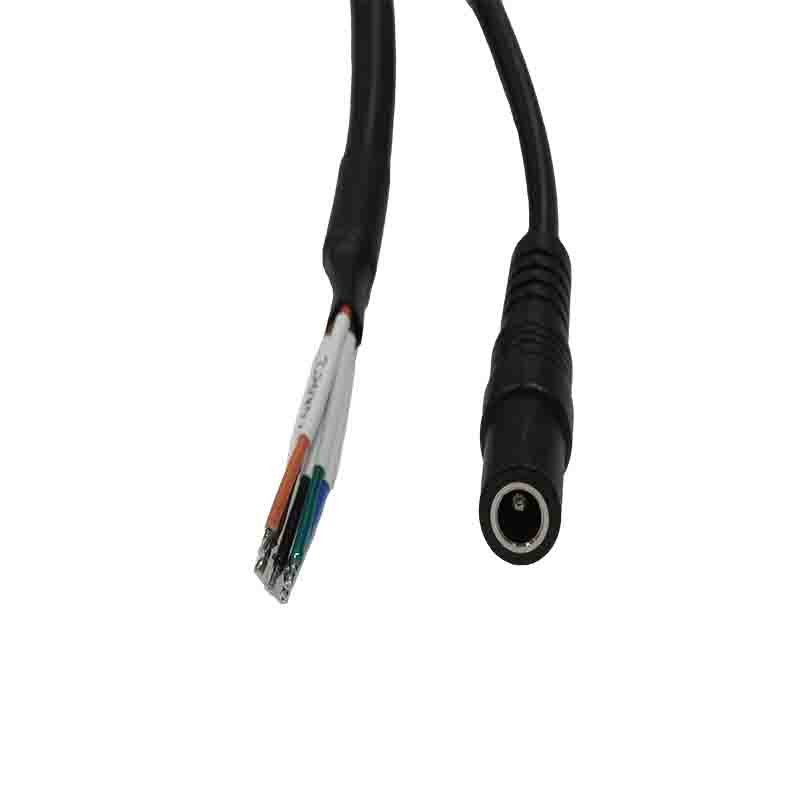

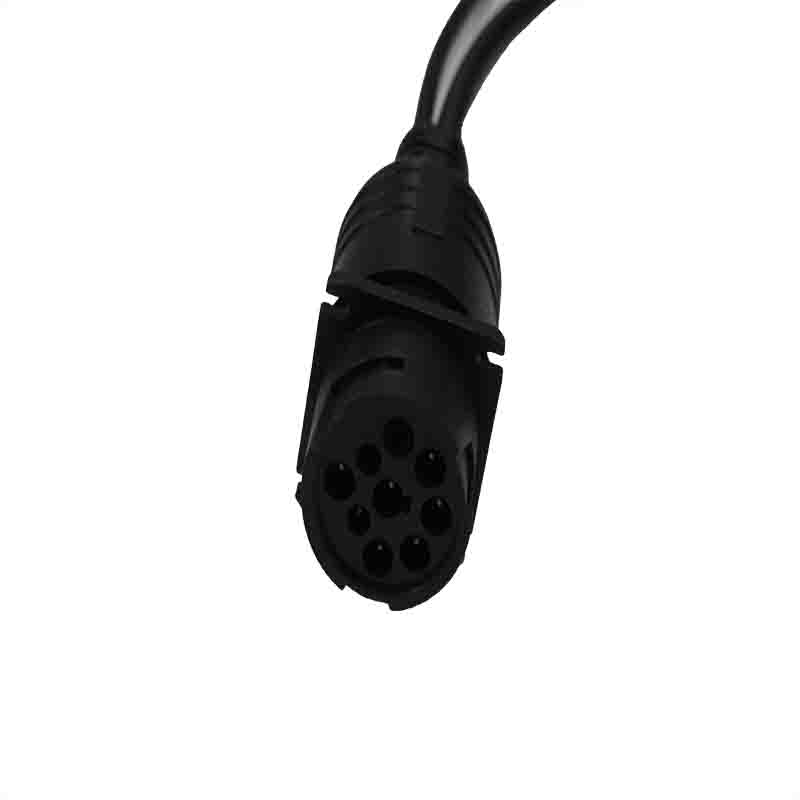

Connector Configuration	• P1: J1939 9Pin female connector (Cummins 9Pin specification), black molded rigid PVC housing with square positioning frame (2 small mounting holes), 9-pin layout with clearly marked pin positions (A-J), gold-plated brass terminals for stable and reliable connection • Split Termination (2-way): 1. DC 5.5*2.1mm female barrel connector (nickel-plated), standard power input/output port 2. 6-core open bare wire end, color-coded conductors with pre-shrunk heat-shrink tubing, clearly labeled for CAN-H, CAN-L, GND, power and signal lines
Length	• Total overall length (from P1 J1939 female connector to bare wire end): 300 ± 30mm • Length of P1 J1939 female connector housing: 45mm • Length of DC connector branch: 280mm • Length of bare wire branch: 290mm • Stripping length of bare wire end: 50 ± 10mm • Outer diameter of main cable: 7.5mm • Outer diameter of DC branch cable: 5.0mm
Appearance Features	1. Connector Housing: P1 J1939 9Pin female connector features a matte black high-strength PVC housing with integrated square positioning lugs, smooth surface without deformation, scratches, bubbles, flow marks or injection defects, no sharp edges or burrs. 2. Cable & Jacket: Flexible black PVC outer jacket for both cable branches, with excellent abrasion resistance, oil resistance and bending fatigue performance. The cable surface is smooth, burr-free, and resistant to aging and environmental stress. 3. Split Design: 2-way split termination with fully overmolded strain relief at the junction, no exposed wires, loose connections or wiring errors. DC connector has a smooth nickel-plated barrel for easy, stable insertion and extraction. Bare wire end has neatly stripped conductors with clear color coding, no broken wires, fraying or exposed copper burrs. 4. Markings: Heat-shrink tubing with printed wire identification labels, all pin positions clearly marked on the connector housing for easy installation and testing. 5. Workmanship: All terminals are precision crimped firmly, no loose pins, misalignment, rust, peeling or damage. All components are manufactured to strict dimensional tolerances.
Electrical Performance	• 100% full-pin continuity tested, no shorts, opens, broken wires, or miswiring • Dielectric withstand test: DC 300V / 10ms, no electrical breakdown • Insulation resistance: ≥5MΩ • Conduction resistance: ≤3Ω • Wire and terminal pull test: 20AWG wires withstand minimum 5.9kg pull force without terminal separation
Application	• J1939 protocol vehicle diagnostic testing for heavy-duty trucks, buses, construction machinery and agricultural equipment • ECU signal monitoring, fault code reading and performance testing in workshop and laboratory environments • Test bench connection for automotive electronic control system development and verification • Aftermarket repair and maintenance of J1939 compliant commercial vehicles

Ta wiązka przewodów samochodowych została zaprojektowana z myślą o wszechstronnych procesach testowania. Otwarty koniec przewodu umożliwia bezpośrednie sondowanie linii CAN-H, CAN-L, masy i zasilania, dzięki czemu idealnie nadaje się do monitorowania sygnału ECU, symulacji usterek i testowania na stanowisku badawczym. Dołączone złącze DC upraszcza integrację zasilacza, usprawniając konfigurację dla techników pracujących z systemami J1939.

Każda uprząż poddawana jest rygorystycznym testom ciągłości, rezystancji izolacji i wytrzymałości na rozciąganie, aby zapewnić zgodność z normami branżowymi. Odciążone złącza i oznaczone kolorami przewody zwiększają trwałość i redukują błędy instalacyjne, a kompaktowa obudowa ułatwia przechowywanie i użytkowanie w ciasnych przestrzeniach warsztatowych.

W Fubon Harness łączymy precyzyjną produkcję z praktycznym designem, aby dostarczać produkty, które wytrzymują codzienne użytkowanie w wymagających środowiskach. Niezależnie od tego, czy potrzebujesz standardowej wiązki testowej, takiej jak ta, czy w pełni niestandardowego rozwiązania, zapewniamy niezawodne produkty okablowania dostosowane do konkretnego zastosowania.
